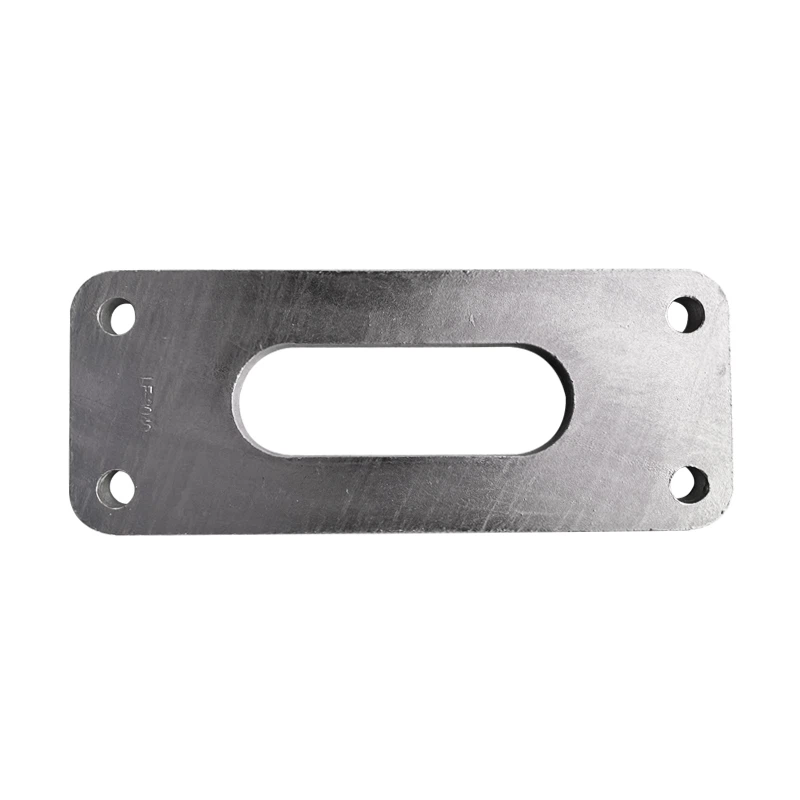

I dag skal vi diskutere installasjonsdimensjonene til rektangulære åkplater. Disse dimensjonene er ikke vilkårlige; de bestemmes av seks nøkkelfaktorer: tårnstruktur, isolatorstrengtype, ledertype og delt avstand, mekanisk belastning, -installasjonsplass på stedet og elektriske sikkerhetsavstander. Avvik i disse dimensjonene kan føre til alt fra monteringsfeil til alvorlige sikkerhetsfarer som ujevn belastning, vibrasjonstretthet og overslag.
Montasjemålene til rektangulære åkplater skal være basert på tekniske spesifikasjoner, som er forutsetningen for dimensjonsberegninger. Vårt firma bruker vanligvis tårntegningene gitt av brukeren, inkludert tårnets generelle plan, isolatoropphengspunktoppsettdiagram og kryssarmstrukturdiagram, som det primære grunnlaget for å bestemme hullavstand, senteravstand og installasjonsplass. For det andre er isolatorstrengparametrene avgjørende: senteravstanden til dobbel-trådisolatorer, dimensjonene til koblingsutstyret, ledertypen, senteravstanden til doble-delte ledere, tilkoblingsdimensjonene til strekkklemmer og opphengsklemmer, og den nominelle mekaniske belastningen, som bestemmer platenes spesifikke tykkelse og bolttykkelse.
Et komplett sett med fabrikerbare og installerbare rektangulære åkplater må spesifisere følgende 12 installasjonsdimensjoner, hvorav ingen kan utelates: senteravstand mellom isolatorkoblingshull, senteravstand mellom koblingshull for ledningsklemme, total lengde på koblingsplaten, total bredde på koblingsplaten, platetykkelse, diameter på koblingshull, plassering av koronaring, hullring, reservert ring og radius. lagtykkelse, boltspesifikasjoner og tiltrekkingsmoment, minimum elektrisk klaring og krypeavstand. Vi vil nå introdusere disse i detalj.
Sentrumsavstanden L mellom isolatorforbindelseshull er den mest kritiske installasjonsdimensjonen for rektangulære åkplater. Det er vanligvis merket på tårnets tverrarms hengepunktdiagram eller bestemt av isolatorstrengstrukturen for å bestemme designsenteravstanden til doble vertikale strenger. Vanlige verdier er 400 mm, 450 mm, 500 mm og 600 mm. For renoveringsprosjekter kan-måling på stedet utføres ved å måle senteravstanden mellom hengepunktene til de to isolatorstrengene direkte. Vårt nøyaktighetskrav er ±1 mm. For store hullavstandsavvik vil føre til at isolatorstrengen vipper og påvirker spenningsområdet.
Sentrumsavstanden W mellom forbindelseshullene til lederklemmen er en nøkkelparameter som bestemmer ledertilpasningsgraden. Den brukes for senteravstanden til hullene i strekkklemmer og opphengsklemmer for tilkobling av doble-delte ledere. Den vanlige designavstanden til doble-delte ledere er 400 mm, 450 mm og 500 mm. Denne størrelsen bestemmes av linjespenningsnivået og ledertypen. 400 og 450 mm brukes vanligvis for 220 kV-linjer, og 450 og 500 mm brukes vanligvis for 330 kV ~ 500 kV-linjer. Hullavstanden W til klemmen må være helt i samsvar med hullavstanden til klemmekroppen, ellers er montering ikke mulig.
Den totale lengden A og totalbredden B sikrer installasjonsplass og elektrisk sikkerhet. Den totale lengden A=isolatorhullavstand L + sikkerhetsmargin i begge ender, som vanligvis er 50~80 mm. Dette sikrer installasjons- og betjeningsplass, unngår skarpt-hjørneutslipp i endene, og oppfyller kravene til maskinvareløfteplass. Den totale bredden B=klemhullsavstand W + øvre og nedre sikkerhetsmargin, som vanligvis er 40~60 mm. Hvis det er en stor-høyde eller sterkt forurenset område, må størrelsen økes.
Tykkelsen t på rektangulære åkplater bestemmes av den mekaniske belastningen. Platetykkelse er ikke en empirisk verdi, men direkte bestemt av den nominelle mekaniske belastningen, og er kjernen i styrke og sikkerhet. Utilstrekkelig tykkelse vil direkte føre til strekkbrudd, bøyedeformasjon, sprekker fra vibrasjonstretthet, og tykkelsen må oppfylle minimumsdestruktiv belastning som kreves av standarden.
Forbindelseshullets diameter D kan tilpasses direkte med bolter og beslag. Hvis du kobler kulehoder, kopphoder eller UB-monteringsplater direkte, må hulldiameteren strengt tatt samsvare med passpinnens diameter. Hulldiametertoleransen H12 sikrer jevn montering og forhindrer overdreven klaring.
Ved beregning av dimensjonene til rektangulære åkplater kreves en fullstendig prosess. Først samles alle grunnleggende data, deretter tegnes målskisser, kraft- og elektriske klaringskontroller utføres, og tegningene bekreftes med bruker før ferdigstillelse, produksjon og forsendelse kan starte.
